PhenoTron?-XYZ植物表型成像分析系統，是易科泰生態技術公司基于國際先進光譜成像傳感器技術和自主研發的XYZ植物表型自動掃描平臺，設計生產的一款適用于實驗室或溫室高通量植物表型分析系統：

• 國際知名高光譜成像技術公司Specim（芬蘭）高光譜成像傳感器
• Thermo-RGB?紅外熱成像與可見光成像融合分析技術，可實現遙控和在線圖傳
• FluorCam葉綠素熒光成像技術
• 平臺采用STP（Sensor-To-Plant）技術和在線視覺監控
• 可選配基于蒸滲儀技術的iPOT數字化培養盆，全面監測重量變化、土壤水分與溫度，及葉片溫度、葉綠素熒光、莖流、光合作用等生理生態參數
• 可選配臺面式表型分析平臺，XYZ安裝在樣品平臺上，特別適合實驗室組培苗和種苗表型分析、種質資源檢測等
• 應用于種苗與組培苗表型檢測、作物表型研究分析、植物生理生態研究、光合生理研究、種質資源檢測、脅迫與抗性評估與篩選等

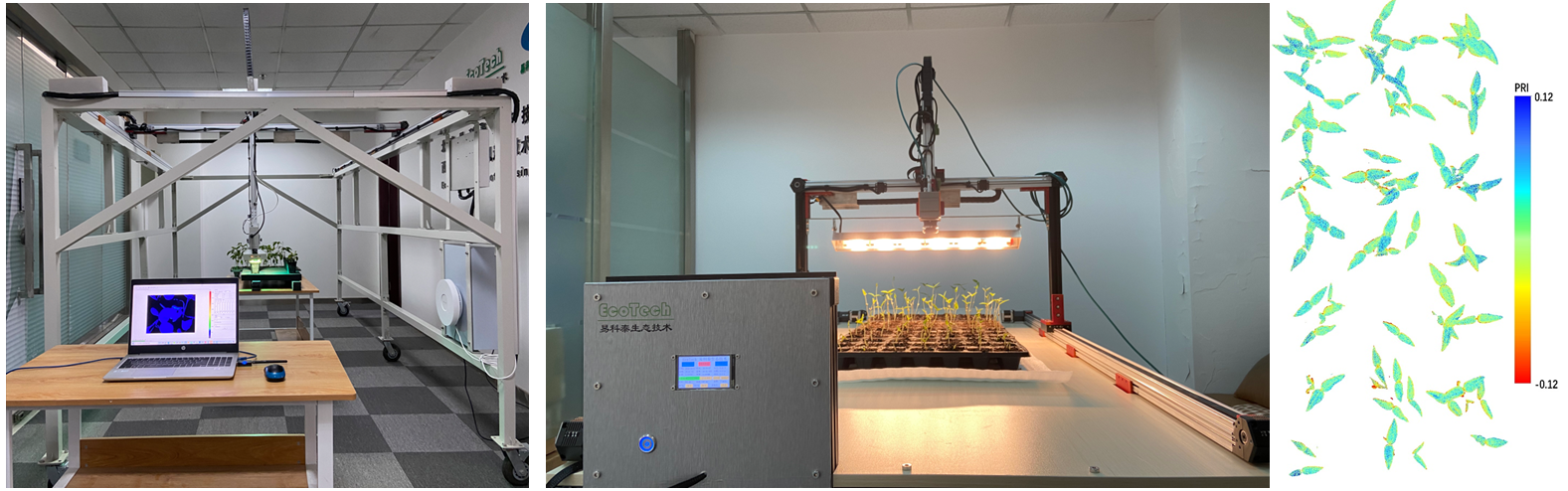

自左至右依次為：PhenoTron?-XYZ植物表型成像分析系統（可移動）、臺面式PhenoTron?-XYZ植物表型成像分析系統、綠豆種苗高光譜成像分析（PRI）

主要技術指標：

1. 平臺采用STP技術，嵌入式主控系統，全中文操作界面，觸控屏+PC端GUI軟件雙重控制，可無線控制
2. XYZ三軸全自動運行，精準定位掃描成像分析，運行精度1mm
3. 支持組合命令，可自定義Protocols，自動執行XYZ三軸移動、停止、光源開閉、快門觸發等
4. 支持位置記憶，可一鍵注冊、記錄、保存、讀取XYZ坐標信息，自動移動精準定位采集Thermo-RGB及FluorCam葉綠素熒光成像數據
5. 機器視覺監控：監控鏡頭經過算法校準，在線監視全域植物狀態和自動掃描成像，通過注冊XYZ自動定位采集RGB、紅外熱成像、FluorCam葉綠素熒光成像數據，并在線監控全過程
6. 標配臺面式XYZ三軸有效行程：X軸80cm，Y軸有效掃描長度180cm，Z軸可升降范圍30cm
7. 400-1000nm高光譜成像：

1. 光譜通道448，具備MROI功能，根據需求自由選擇感興趣光譜波段，減少數據冗余
2. 幀率：330FPS（滿幀），適應多種測量場景，尤其對容易擺動的植物，保證最佳的成像效果
3. 光譜分辨率 FWHM：5.5nm
4. 空間分辨率：1024像素
5. 信噪比400:1
6. 分析參數：可成像測量分析作物生化、生理指標如葉綠素含量、花青素含量、胡蘿卜素含量、光利用效率、葉綠素熒光指數、健康指數、覆蓋度等近百種參數

8. 900-1700nm高光譜成像：

1. 光譜通道224，具備MROI功能，根據需求自由選擇感興趣光譜波段，減少數據冗余
2. 幀率：670FPS（滿幀）
3. 光譜分辨率 FWHM：8nm
4. 空間分辨率：640像素
5. 信噪比1000:1
6. 分析參數：可成像測量分析NDNI歸一化N指數、NDWI歸一化水指數、MSI水分脅迫指數等

9. SpectrAPP?高光譜成像分析軟件：

1. 具備偽彩色/灰度顯示、波段融合、ROI選區、光譜指數分析、光譜曲線繪制、光譜特征統計、直方圖統計、結果圖/表導出等功能
2. 可分析NDVI、PRI、DCNI、CRI、ARI、PSRI、NPQI、EVI、HI、WBI等數十種光譜指數，可根據需求定制添加光譜指數

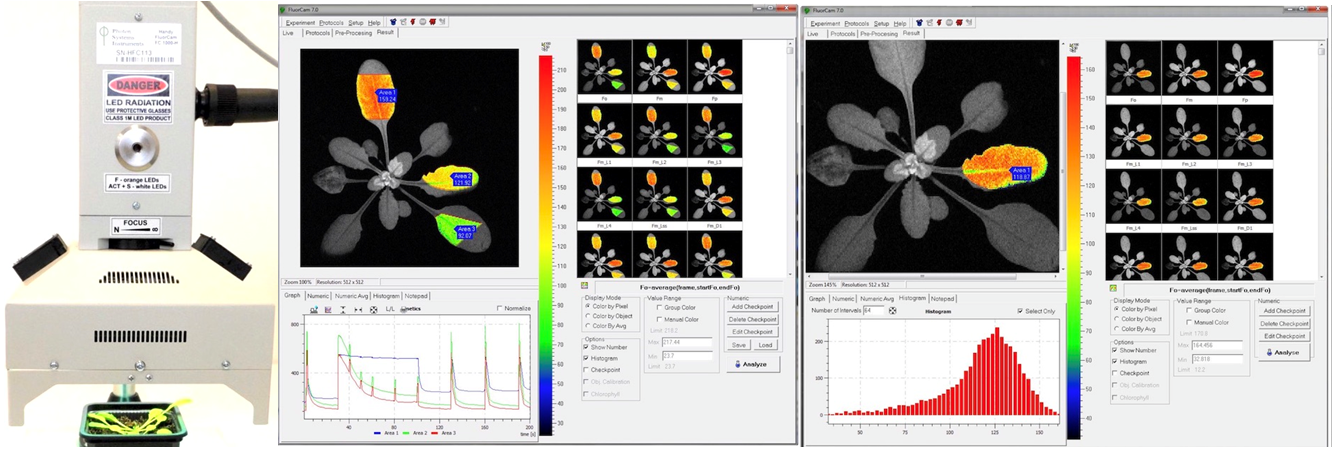

左：SpectrAPP?高光譜成像分析，右：綠豆幼苗葉綠素熒光成像分析

10. Thermo-RGB成像：

1. 可見光-紅外熱成像雙鏡頭主機，出廠黑體多點校準并附校準證書，分辨率640×512像素
2. 測量溫度范圍-25℃－150℃，靈敏度0.03℃@30℃，
3. 紅外熱成像分析軟件具備調色板、差值技術、溫度范圍設置、等溫線模式、選區分析、溫度掃描、剖面溫度、時間圖、3D溫度圖、在線報告等功能

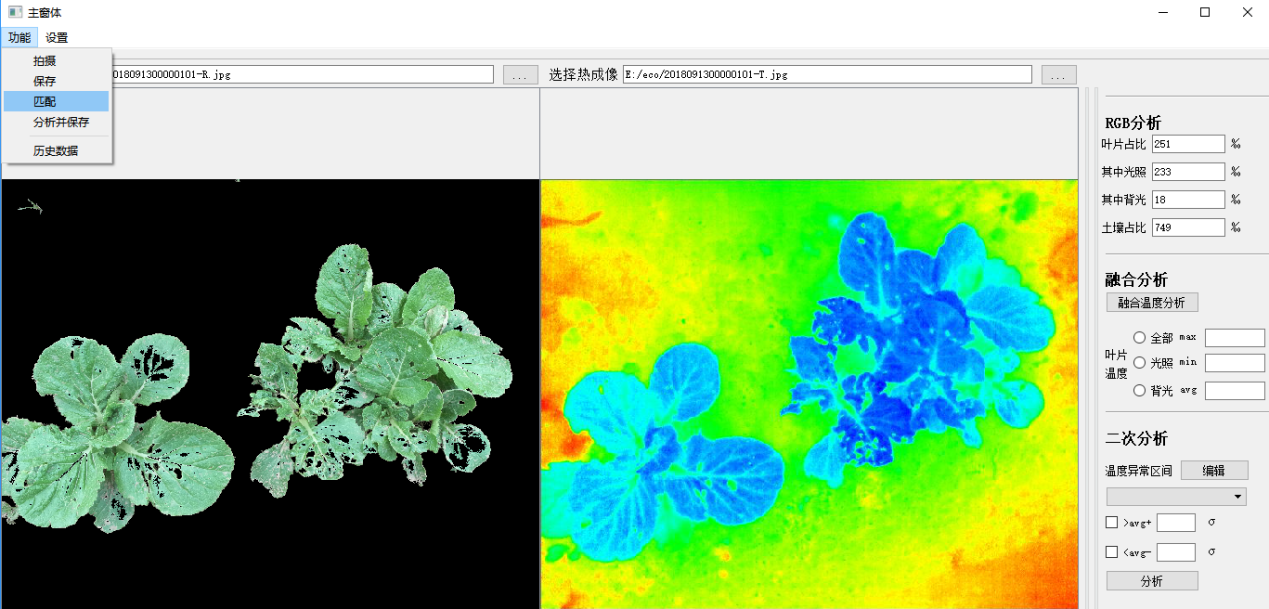

4. Thermo-RGB?成像融合分析：可進行手動/自動ROI分析；光照/背光葉片長度、寬度、周長、凸包面積、圓度等形態分析；最高、最低、平均溫度、最大溫差、中位數等溫度分析；R/G/B、H/S/V、綠視率等顏色分析，具備溫度直方圖統計、路勁分析、溫度轉換、圖/表導出等功能
5.  Thermo-RGB遙控并可在線圖像無線傳輸，實時監測RGB及紅外熱成像畫面，測量最大、最小、中心點溫度信息等

11. 葉綠素熒光成像：

1. 專業高靈敏度葉綠素熒光成像CCD，幀頻50fps，分辨率720×560像素，像素大小8.6×8.3μm
2. 3色4組LED激發光源：620nm脈沖調制測量光，620nm紅色、5700K白色雙色光化學光源，735nm遠紅光用于測量Fo’等
3. 光化學光最大1000μmol.m-2. s-1可調，飽和脈沖3900μmol.m-2. s-1
4. 可自動運行Fv/Fm、Kautsky誘導效應、熒光淬滅分析、光響應曲線等protocols
5. 50多個葉綠素熒光自動測量分析參數，包括：Fv/Fm、Fv’/Fm’、Y(II)、NPQ、qN、qP、Rfd、ETR等，自動形成葉綠素熒光參數圖
6.  自動同步顯示葉綠素熒光參數及參數圖、葉綠素熒光動態曲線、葉綠素熒光參數頻率直方圖
7.  可通過注冊定位自動精準定位運行葉綠素熒光成像分析，單次成像面積35x46mm
8. 可對植物葉片、果實等不同組織進行葉綠素熒光成像分析
1.  可選配GFP成像
10.  配備便攜支架和葉夾，方便獨立使用
